Como a tecnologia SMT pode ajudar (ainda mais) a indústria eletroeletrônica
Por Delcy Mac Cruz
Conhecida pela eficiência, processo avança em modelos para baratear custos sem perder a qualidade
Crédito da imagem: ASMPT
O processo de fabricação SMT é tradicional entre empresas montadoras de placas eletrônicas.
Derivada do inglês Surface Mount Technology, a SMT, em resumo, significa montagem em superfície e também é conhecida como montagem Surface Mount Device (SMD).
Antes de seguir adiante, seguem motivos pelos quais a SMT avança de forma estratégica no setor eletroeletrônico.
Vantagens:
Diferente da tecnologia aplicada anteriormente, a Pin Through Hole (PTH), ela dispensa furar e soldar manualmente a placa. Com essa mudança, há vantagens em relação ao processo em si, bem como quanto à eficiência do resultado.
Na soldagem, por exemplo, enquanto no processo PTH ela pode acabar sujeita a falhas, que são difíceis de serem reparadas. Pior: em muitos casos, descarta-se todo o material.
Com a SMT, a soldagem também pode ocorrer automaticamente.
No PTH os processos, por serem manuais, dependem da eficiência e agilidade dos operadores. Com a SMT, a rapidez de montagem das placas supera até mesmo a agilidade dos operadores mais experientes.
Vale destacar também a fase final da fabricação em SMT, chamada de Automated Optical Inspection (AOI). É quando ocorre a inspeção dos componentes, etapa que consiste em capturar imagens da placa e dos componentes. Está aí um dos principais diferenciais da tecnologia.
Em resumo, a AOI comprova, enfim, a precisão da fabricação em SMT, em que o equipamento não deverá apresentar defeitos em relação ao componente eletroeletrônico quando este chegar ao consumidor final.
Senha para baratear custos
Assim como se busca agilidade e vantagens, a indústria eletroeletrônica, a exemplo das demais, busca de forma incessante formas de baratear custos sem perder qualidade.
Em outras palavras, essa busca é a ‘senha’ para quem precisa manter-se no mercado e alavancar o ritmo de vendas.
Como resposta a essa busca vem a tecnologia SMT.
Em tempo: o mercado de fornecedores dessa tecnologia não para de crescer.
Estima-se que as opções de venda ao mercado brasileiro passam de 100, levando em conta fornecedores com base no país e os que oferecem vendas online.
Por sua vez, também avançam as novidades que atestam a estratégia SMT.
Em termos de avanços, veja exemplo da companhia ASMPT.

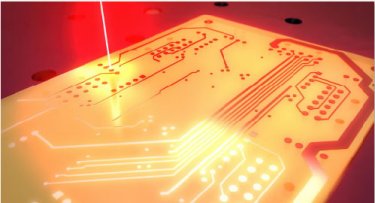

Por meio da britânica ioTech, da qual tem participação, a empresa, com sede em Singapura, oferece a tecnologia C.L.A.D. (Continuous Laser Assisted Deposition, ou Depósito Assistido a Laser Contínuo, na tradução literal).
O que faz a C.L.A.D.?
Em síntese, pode aplicar quase qualquer material tipo pasta nas estruturas mais finas com alta velocidade e precisão posicional, permitindo uma produção digital em grande escala.
E o resultado?
Permite uma maior miniaturização na produção de eletrônica em placas de circuito impresso e submódulos, tais como sensores.
Único processo
Veja o caso dos sistemas atuais de depósito: hoje, cada material a ser depositado deve ser tratado de forma diferente. Com a C.L.A.D., muitos dos materiais podem ser depositados utilizando-se um único processo.
Mais
Depois de os materiais terem sido aplicados com esta nova tecnologia, podem ser posteriormente processados utilizando os mesmos processos (soldadura, secagem, cura, etc) que anteriormente. A pasta de solda deve ser soldada, os adesivos devem ser curados com radiação UV, etc.
Adeus à impressão a stencil
A tecnologia pode tornar obsoletos os métodos tradicionais de impressão a stencil com pasta de solda. Com isso, não é preciso de uma impressão a stencil, podendo-se utilizar diretamente a data Gerber para posicionar os materiais a serem aplicados.
Ferramentas adicionais
A tecnologia pode ser utilizada onde quer que sejam necessárias ferramentas adicionais para salvaguardar um processo de aplicação, porque permite processos muito precisos de fabricação. O resultado final é que permitirá trabalhar com componentes muito mais pequenos na produção eletrônica.
Leia aqui mais a respeito da tecnologia C.L.A.D. em relato (em inglês) da ASMPT.
Enfim, ASMPT será expositora na FIEE, principal feira de soluções em Automação & Conectividade e Equipamentos Elétrico & Eletrônico, programada entre os dias 18 a 21 de julho de 2023 na São Paulo Expo.
